HY-3218信息化（总线制）医护对讲系统

                         HY-3218
                         信息化医护对讲系统

一，系统组成及联网拓扑图：

主要由护士站主机、其他办公室分机、信息看板显示牌（护士站大屏幕显示）、计算机（护士站电脑）、病床分机、病房显示牌（门口分机）、卫生间紧急呼叫器、走廊LED电子显示屏、电源管理机等组成，产品简易组成图如下：






二，主机总控制系统：


适用于护士站（系统必备），是总线制系统电源集中控制中心和信息交换管理单元，集数字通讯、语音传输、信号传输、HIS对接数据交换等，并带有具备自动回复功能的防雷击、防浪涌、短路保护、接地保护、过载保护等多重保护电路系统，



三，护士站主机，医生主机，治疗室付机：




                              10寸护士站主机

主要功能及特点：
　　接入方式：总线制；
　　支持常规系统的各项实用功能；
　　支持外部语音播放；
　　支持定时开关背光；
　　支持各设备间的点对点单独呼叫与对讲；
　　支持在多个位置指示和处理病房呼叫；
　　支持在病房向医护人员的紧急广播；
　　支持分别向病区、办公区和全区的广播；
　　支持护士进房标志的设置、指示和取消；
　　支持信息发布；
　　支持护士定位；
　　支持扩展升级；
　　安装说明：安装于护士站。
  本系统强大的信息数据自动处理能力，能自动读取HIS数据，然后分发到各个病床，护士无需看守电脑和繁琐的打印，大大减轻护士劳动强度，节约医院的打印消耗，可以让护士节省很多的时间来提高服务质量。
安装本系统后，护士站可以去除很多信息题板，使护士站更显整洁，美观，让医院能达到现代化医院建设的要求。
功能更实用：
    所有信息一目了然
    扩展内容简单易学
    病床分机任意添加

安装更简捷：
    减少施工方工程量
    所有产品轻松安装
    售后服务简单快捷

   操作更简单：
   页面信息更改简便
   护士操作轻松便捷

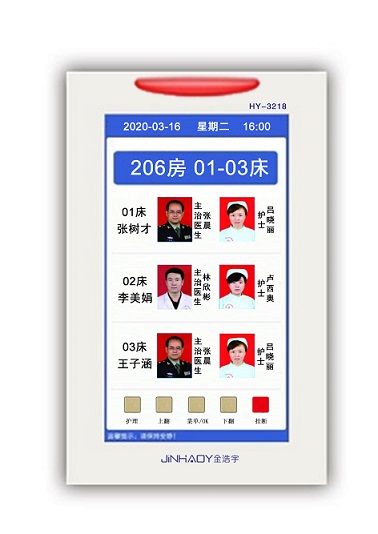

四，病房门口机：

                                10.1寸外装式门口机




                                        7寸门口机
主要功能及特点：
　　接入方式：总线制；
　　处理床头分机、卫浴分析的呼叫，医护人员定位等；
　　液晶中文或图片显示责任医生、护士、患者等相关信息；
　　本房分机呼叫时可LED灯光提示；
　　可指示和处理其他病房的呼叫；
　　显示分辨率：1240×600（10.4寸高清屏）；
　　外形尺寸：320mm×245mm×32.5mm；
　　安装：表贴明装于病房房间门口。
每个病房门口安装一个，一般安装在离地1.5米处，预埋86电气底盒。10.1寸大屏显示，表面金属拉丝面板，可显示门牌信息（比如房号、床位号、科室号、医生与护士的照片），高亮度的LED病房状态显示，液晶屏的右边按键处具备6个3色高亮度LED，可显示7种颜色的病房状态提示信息（比如，卫生间紧急呼叫显示红色、护士在本病房显示绿色、一般呼叫显示黄色等）；各种状态显示的颜色可以通过设置来确定；门口分机的按钮可以挂断所在房间的呼叫；每个信息显示栏的字体颜色、背景颜色都可以任意设置

五，病房床头分机：



        5寸嵌入式分机     型号：HY3218-5Q







          7寸床头分机（触摸）    型号：HY3218-7C





       7寸床头分机 (镀金色）   型号：HY3218-7A




                 7寸床头分机    型号：HY3218-7A


主要功能及特点：
　　接入方式：总线制；
　　常规呼叫系统的分机和换药呼叫功能；
    与医护分机免提双工对讲,医护人员定位，呼叫转移等；
    现场对本床头分机或本房无线卫浴分机编号；
　　液晶汉字显示屏，可显示责任医生、护士、患者等相关信息，并可按键查阅；
    采用4个彩色灯，分别提示所需要护理项目；
    支持广播宣教、床头照明等；
　　显示分辨率：854×480（5寸高清屏）；
　　外形尺寸：185mm×85mm×15mm；
　　安装：明装于设备带或墙面。

 六，汉字走廊显示屏：





主要功能及特点：
　　接入方式：总线制；
　　常态双面LED点阵中文显示年、月、日、时等信息；
　　呼叫时双面LED点阵中文显示患者床号或卫生间房号信息；
　　外形尺寸：950mm×180mm×48mm；
　　安装说明：吸顶式装于走廊吊顶。

七，三色LED门灯：




主要功能及特点：
　　接入方式：总线
    本房分机呼叫时可LED灯光提示
   三色LED灯，可指示本房间的呼叫护理级别
  外形尺寸：86*86*40MM


七，卫生间紧急按钮：

主要功能及特点：
　　接入方式：无线；
　　独特防水设计；
　　免布线；
　　内置电源；
　　支持现场编号等
　　外形：12×9×3mm；
       安装尺寸：86*86
　　安装说明：表贴安装于病房卫生间。
